A Importância do Aterramento em Sistemas Elétricos Industriais
O aterramento é um daqueles elementos que quase não se vê, mas que fazem toda a diferença no funcionamento seguro de uma instalação elétrica. Em ambientes industriais, onde a potência é alta e os sistemas de automação são cada vez mais complexos, ele se torna ainda mais essencial.
Mesmo assim, é comum ver instalações onde o aterramento é deixado de lado, mal executado ou subdimensionado — e isso pode causar falhas, ruídos, queima de equipamentos ou até choques.
O que é o aterramento e qual sua função?
De forma simples, o aterramento é uma conexão elétrica entre a instalação e o solo. Ele serve como caminho de escape para correntes indesejadas — como aquelas que surgem em caso de curtos, fugas elétricas ou descargas atmosféricas. Além disso, ele ajuda a estabilizar os níveis de tensão do sistema e evita diferenças de potencial perigosas entre estruturas metálicas e equipamentos.
Ou seja, o aterramento atua como uma “válvula de segurança” para toda a parte elétrica da instalação.
POR QUE ELE É AINDA MAIS IMPORTANTE NA INDÚSTRIA?
Na indústria, o nível de exigência é muito maior. São motores potentes, painéis complexos, sensores de precisão, CLPs, inversores de frequência e quilômetros de cabos passando por diferentes ambientes.
Se o aterramento não estiver bem feito, é comum ver falhas como:
Se o aterramento não estiver bem feito, é comum ver falhas como:
- Comandos que não acionam corretamente
- Sinais de sensores que oscilam ou desaparecem
- Fontes que queimam sem causa aparente
- Choques ao encostar em partes metálicas
- Disjuntores desarmando sem motivo
ONDE O ATERRAMENTO DEVE SER APLICADO?

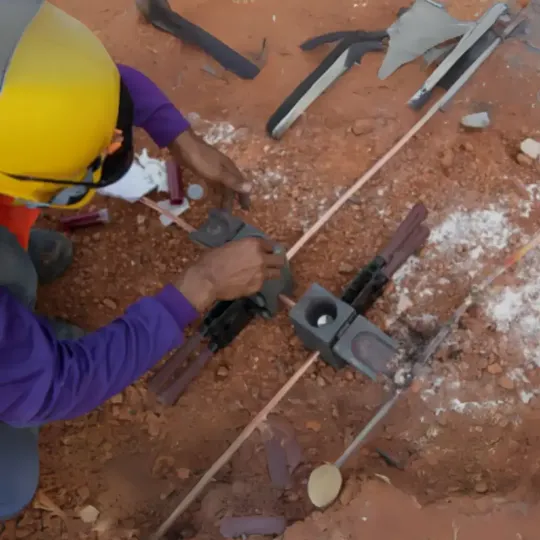

É comum pensar que basta uma haste de cobre no solo para resolver tudo. Mas em instalações industriais, o aterramento deve estar presente em vários pontos:
- No neutro do transformador ou da rede

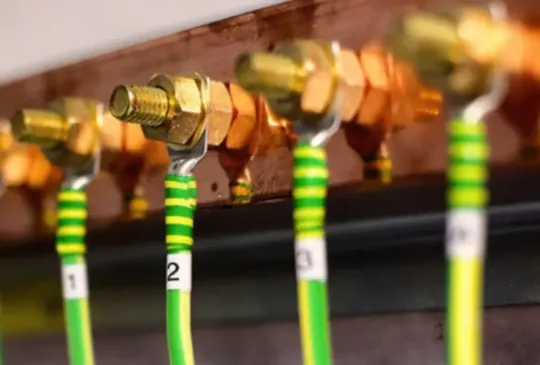

- Nos quadros elétricos
- Nas carcaças dos motores
- Nas estruturas metálicas da fábrica
- E principalmente, na blindagem dos cabos de controle e instrumentação
O PAPEL DOS CABOS NESSE PROCESSO
O aterramento eficiente depende diretamente dos cabos usados. Não adianta montar uma estrutura robusta de aterramento e interligar tudo com condutores mal dimensionados ou de baixa qualidade.
Os cabos devem ter:
Os cabos devem ter:
- Bitola adequada para suportar a corrente de fuga em caso de falha
- Condutor de cobre de qualidade, com boa condutividade
- Cobertura e isolação confiáveis, de acordo com o ambiente
- E no caso de blindagem, um fio dreno bem construído, para facilitar a conexão com o terra
O que acontece quando o aterramento é mal feito?
Quando o aterramento está ausente, mal conectado ou com cabos inadequados, a instalação começa a dar sinais de falha — e o diagnóstico pode ser difícil. Os problemas aparecem como:
- Queima frequente de equipamentos eletrônicos
- Interferência em sinais de controle
- Desarmes inesperados de disjuntores
- Choques em estruturas metálicas
- Falhas em sensores e CLPs que parecem “sem explicação”
COMO GARANTIR UM ATERRAMENTO CONFIÁVEL?
Começa pela escolha do cabo certo.
Depois, é preciso garantir que todas as partes da instalação estejam interligadas com cuidado: o painel, os motores, a blindagem dos cabos, as estruturas metálicas… tudo precisa estar conectado ao mesmo ponto de referência — o terra.
Um sistema bem projetado segue as orientações da NBR 5410, NBR 5419 (proteção contra descargas atmosféricas) e da NR-10, garantindo segurança, eficiência e conformidade com a legislação.
