Instrumentos de Medição Elétrica: Quais São, Para Que Servem e Como Usar Corretamente
Medir, testar e diagnosticar são tarefas indispensáveis em qualquer instalação elétrica — seja ela industrial, predial ou residencial. Para garantir a segurança, a eficiência e evitar falhas, é fundamental usar corretamente os instrumentos de medição elétrica
Por que os instrumentos de medição são tão importantes?
Imagine instalar um cabo novo, religar um motor ou fazer a manutenção em um painel elétrico sem saber se há tensão, fuga de corrente ou falhas de isolação. Isso coloca em risco equipamentos e pessoas.
Com os instrumentos certos, é possível:
- Verificar se a instalação está segura
- Identificar sobrecargas, curtos ou conexões soltas
- Avaliar o estado de cabos, aterramento e painéis
- Prevenir acidentes e paradas inesperadas
1. MULTÍMETRO DIGITAL (OU ANALÓGICO)
O multímetro é o mais comum dos instrumentos. Ele mede:
- Tensão (Volts) – AC ou DC
- Corrente (Amperes) – geralmente até 10 A
- Resistência (Ohms) – para verificar continuidade e componentes
- Outras funções: teste de diodo, frequência, capacitância
- Verificar se há tensão nos cabos
- Confirmar continuidade em circuitos
- Testar componentes em painéis e quadros de comando
2. ALICATE AMPERÍMETRO
O alicate amperímetro permite medir a corrente elétrica sem precisar desconectar o cabo. Basta envolver o condutor com o alicate e ler o valor.
Ele é essencial para:
- Avaliar o consumo de motores e equipamentos
- Detectar sobrecarga em circuitos
- Diagnosticar desequilíbrios de fase
3. MEGÔHMETRO (MEGGER)
O megôhmetro mede a resistência de isolação entre condutores e a terra. Ele aplica uma tensão elevada (geralmente de 500 V a 1.000 V) e mede se o isolamento do cabo está comprometido.
Usado para:
- Verificar a condição de cabos antigos
- Avaliar motores e transformadores
- Fazer laudos técnicos de segurança elétrica

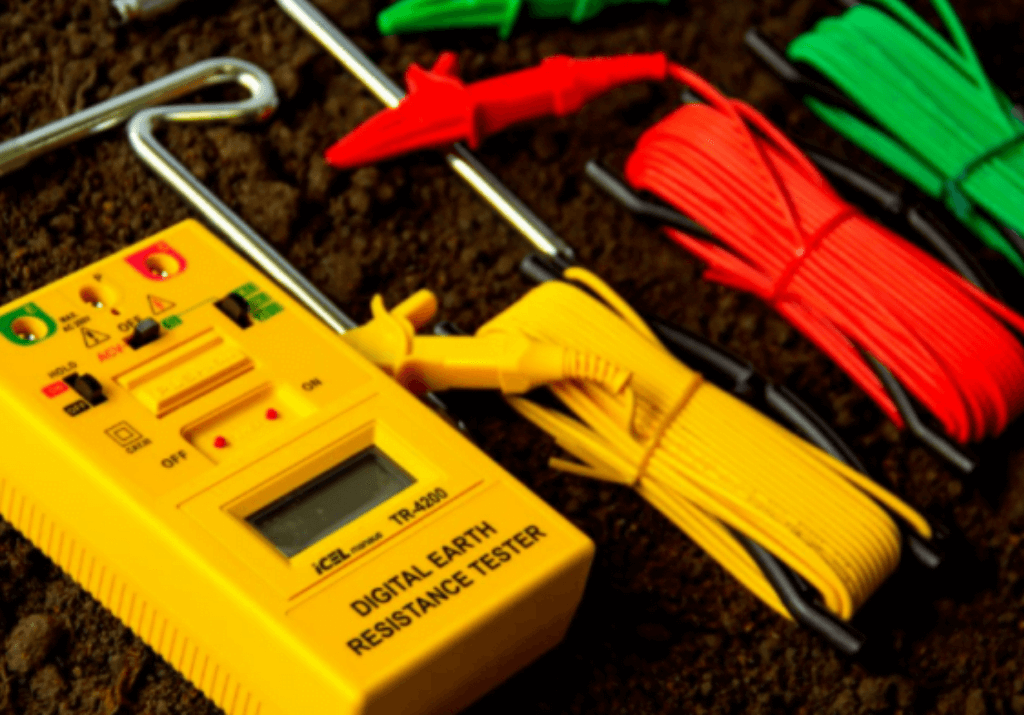

4. Terrômetro
O terrômetro mede a resistência do sistema de aterramento — um ponto crítico para a segurança em instalações elétricas. É utilizado em:
• Sistemas de proteção contra choques e surtos• Aterramentos industriais, comerciais e residenciais
• Validação de conformidade com a NBR 5410 e NR-10
Um valor de resistência muito alto no aterramento pode comprometer toda a proteção do sistema elétrico.
5. CÂMERA TERMOGRÁFICA E TERMOGRÁFICA E TERMÔMETRO INFRAVERMELHO
Esses instrumentos detectam variações de temperatura sem contato físico. São ideais para identificar aquecimentos anormais causados por:
- Conexões frouxas
- Sobrecargas em condutores
- Cabos mal dimensionados
CUIDADOS AO UTILIZAR OS INSTRUMENTOS DE MEDIÇÃO
- Verifique se o equipamento está calibrado e em boas condições
- Leia o manual e respeite os limites de tensão e corrente
- Use EPI completo sempre que for trabalhar com painéis energizados
- Nunca meça corrente com o multímetro na escala errada — risco de queima e acidentes
COMO A MEDIÇÃO ELÉTRICA GARANTE INSTALAÇÕES SEGURAS?
Verifique se o equipamento está Instrumentos de medição ajudam a:
- Escolher o cabo ideal para cada carga
- Verificar se os cabos estão sobrecarregados
- Avaliar falhas de isolação e aterramento
- Manter o sistema dentro das normas e evitar acidentes
